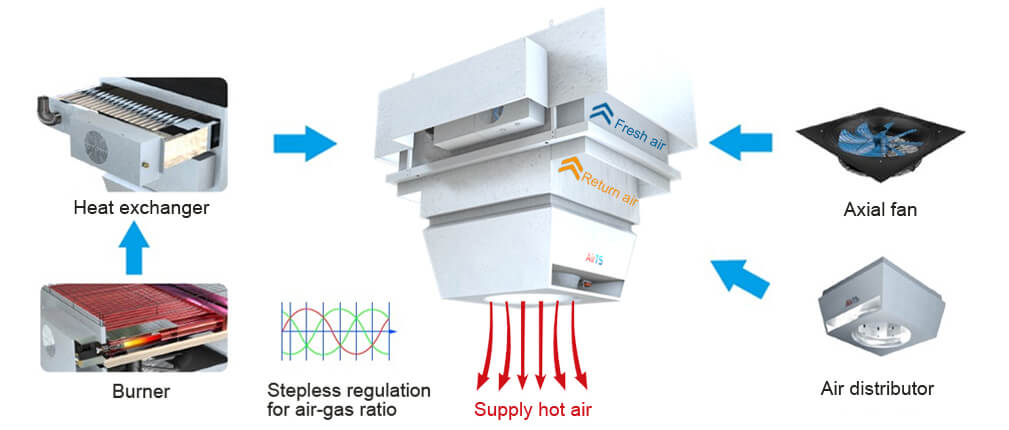

工作原理
天然氣與空氣混合通過燃燒器燃燒，熱量通過熱交換器。
軸流風扇為頂部提供動力，使回風通過散熱器帶走熱量。
經過兩次增壓和消音器后，熱空氣被送入地板的加熱區域。
工作原理
功能特點
實時監控
多重保障，安全可靠
投資少，安裝方便
精準節能
防墜落預警
燃氣流量精確配比空氣量
屋頂安裝

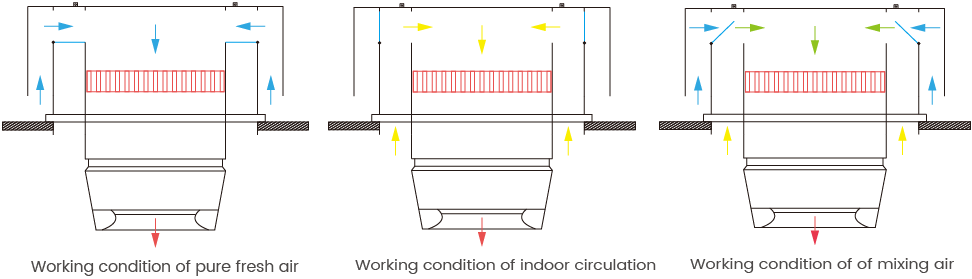

新風、熱回收
技術比較

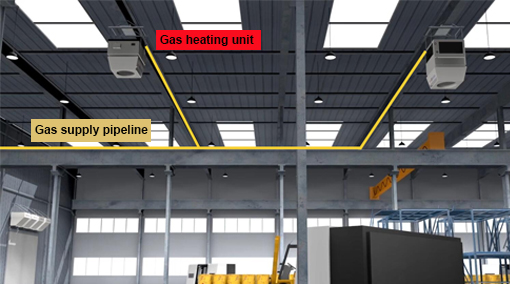

燃氣直熱機組系統配置
1. 能源來源:天然氣、電力
2. 土木工程要求:無
3. 人員要求:無人值守系統
4. 系統配置:燃氣加熱機組

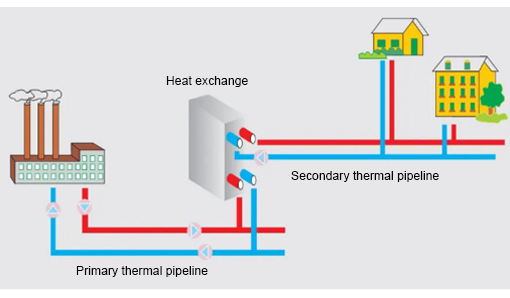

傳統加熱機組的系統配置
1. 能源:水、電、天然氣
2. 土建要求:鍋爐房或換熱站
3. 人員要求:爐具工人，維修工人
4. 系統配置:燃氣鍋爐或火電廠、循環水泵、一次、二次循環水網絡、換熱器、鍋爐房或換熱站、水箱等。

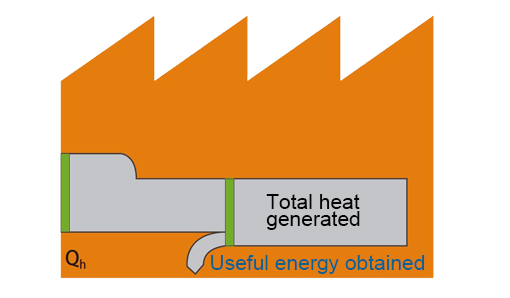

燃氣供暖系統如下圖所示
A.初始投資低:與傳統方法相比，初始投資低20%
B.運行成本低:直接加熱，無水系統，節省40%的運行成本
C.維護成本低，系統簡單，故障率低
水加熱系統如下
初始投資高，系統復雜，設備多
b、運行費用高——占非加熱無效損耗的30~40%
C.維護成本高——設備多，故障點多，故障率高
燃氣直熱機組的優點
1. 熱轉換效率96%以上。
2. 直接傳遞熱量，并具有從空間頂部回收熱量的能力，從而減少空間內的溫度梯度。
3. 加熱容量無級調節(根據溫度要求自動調節氣體流量)，溫度控制準確。
4. 滿足同一工程的供熱要求，設備數量比燃氣輻射機組少一半。
5. 風量根據燃氣流量精確配比(千分之一微調)，保證充分燃燒和環保排放。
技術參數

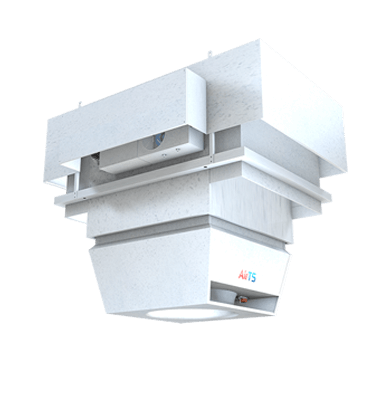

| 屋頂式熱量回收燃氣直熱新風機組 | ||
| 型號 | AirTS-GFT | |
| 風機轉速 | r/min | 0~860 |
| 標準循環空氣量 | m3/h | 0~10000 |
| 電壓 | V | 380±5% |
| 電功率 | kW | 0~1.91 |
| 電流 | A | 0~4.2 |
| 適用安裝高度 | m | 4~17 |
| 制熱量 | kW | 0~56.18 |
| 耗氣量 | m3/h | 5.21 (工況)/ 5.64 (標況) |
| 供氣壓力 | Kpa | 5~10 |
| 工作壓力 | Kpa | 2 |
| 熱效率 | η | 99.90% |
| 控制方式 | 變氣量、變風量無極調節 | |
| 噪音值 | dB | <60 |

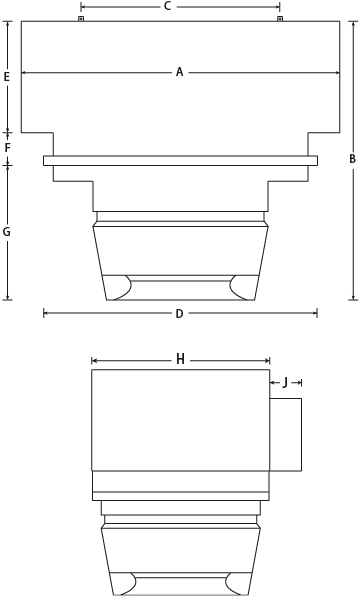

| 尺寸 | ||
| 型號 | AirTS-GFT | |
| A | mm | 2000 |
| B | mm | 1760 |
| C | mm | 1250 |
| D | mm | 1720 |
| E | mm | 700 |
| F | mm | 205 |
| G | mm | 855 |
| H | mm | 1230 |
| J | mm | 220 |
| 進氣管管徑 | mm | DN20 (外絲) |
| 排氣管管徑 | mm | DN80 |
| 重量 | kg | 351 |
? 注：以上尺寸及重量為單燃燒器（54.75kW）設備對應值 ? 有雙燃燒器（109.5kW）和三燃燒器（164.25kW）選配項 ? 寒冷地區建議采用雙燃燒器或三燃燒器配置 | ||
? 每增加一組燃燒器： ? 高度B增加：400mm ? 重量增加：112kg ? 耗氣量增加：5.21m3/h ? 耗電量增加：75W | ||
