工作原理

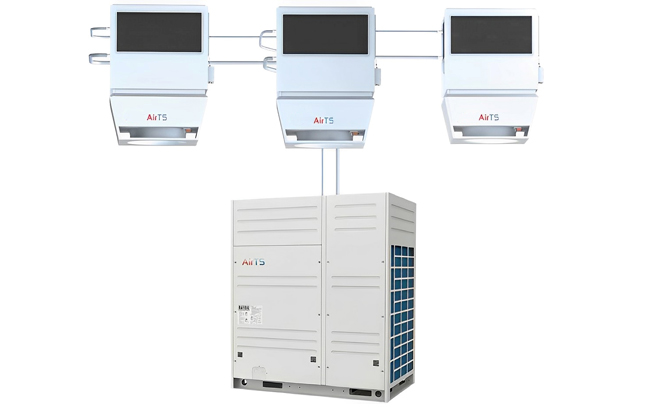

VRF空調，也稱為“一對多”，是一種將一個室外機連接到多個室內機的系統。每個室內機可以獨立運行，也可以一起控制。該系統有一個室外機，通過管道連接到室內機，室內機具有室外熱交換器、壓縮機和其他部件等組件。室內機由風扇和直接冷卻元件組成。使用管道，室外機可以為許多室內機提供冷卻液。它控制壓縮機的冷卻液循環和流入各種室內換熱器的流量，以滿足室內制冷和制熱需求。
該系統的工作原理很簡單：室內溫度傳感器控制室內機冷卻管上的閥門。通過調節壓力，系統可以控制室外機的壓縮機轉速或改變其運行模式，根據負載調節制冷量。
多單元系統具有一些主要特點：
顯著節能：該系統可自動調節壓縮機轉速和制冷劑流量，以提高運行效率，從而降低使用量較小的能耗并降低總體成本。

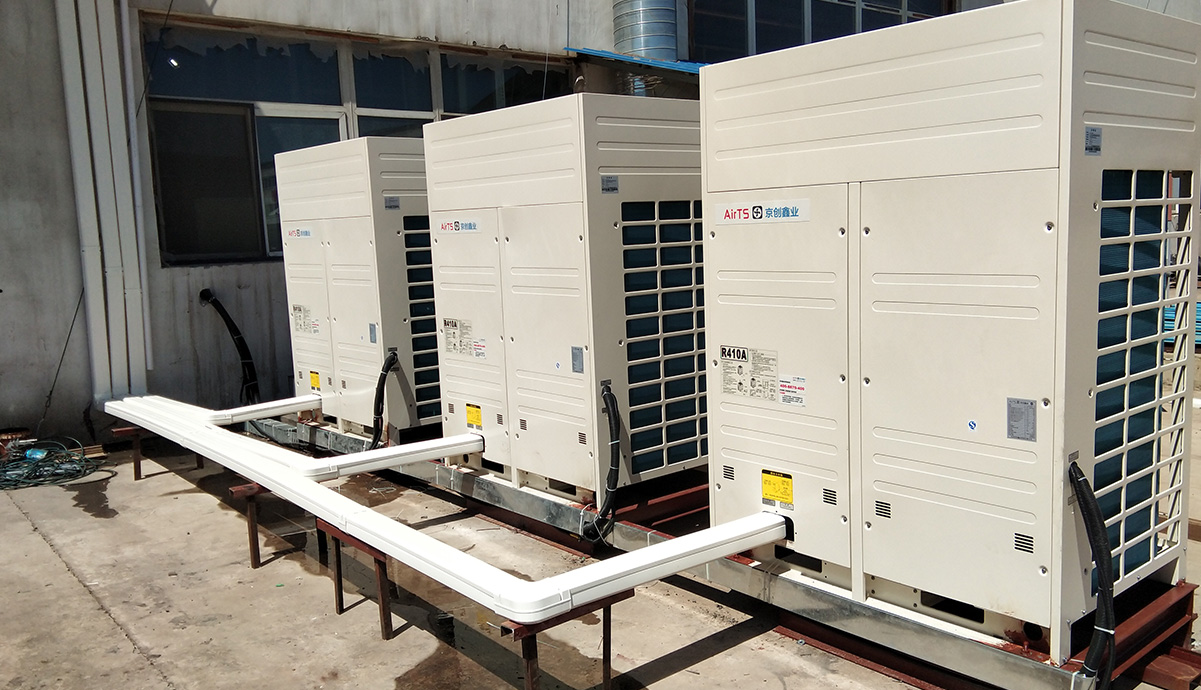

節省空間的設計：室外機通常安裝在屋頂上，不占用額外空間。與供水系統相比，僅使用制冷劑和水管，該系統的布局可以節省建筑高度和成本。
安裝簡單，運行可靠：與集中供水系統相比，多單元系統設置簡單，適合家庭使用。由于組件更少，系統運行可靠、安全。
滿足不同房間要求：可安排系統，滿足各種房間需求。在某些設置中，當某些裝置冷卻時，其他裝置可以同時加熱。在冬季，該系統可以冷卻一個區域并加熱另一個區域，從而降低能耗并滿足多樣化的空調需求。
功能
防墜落預警監測
設備狀態及數據分析
無線智能控制
節能，出投資低
全系統智能聯控
過濾網自清潔

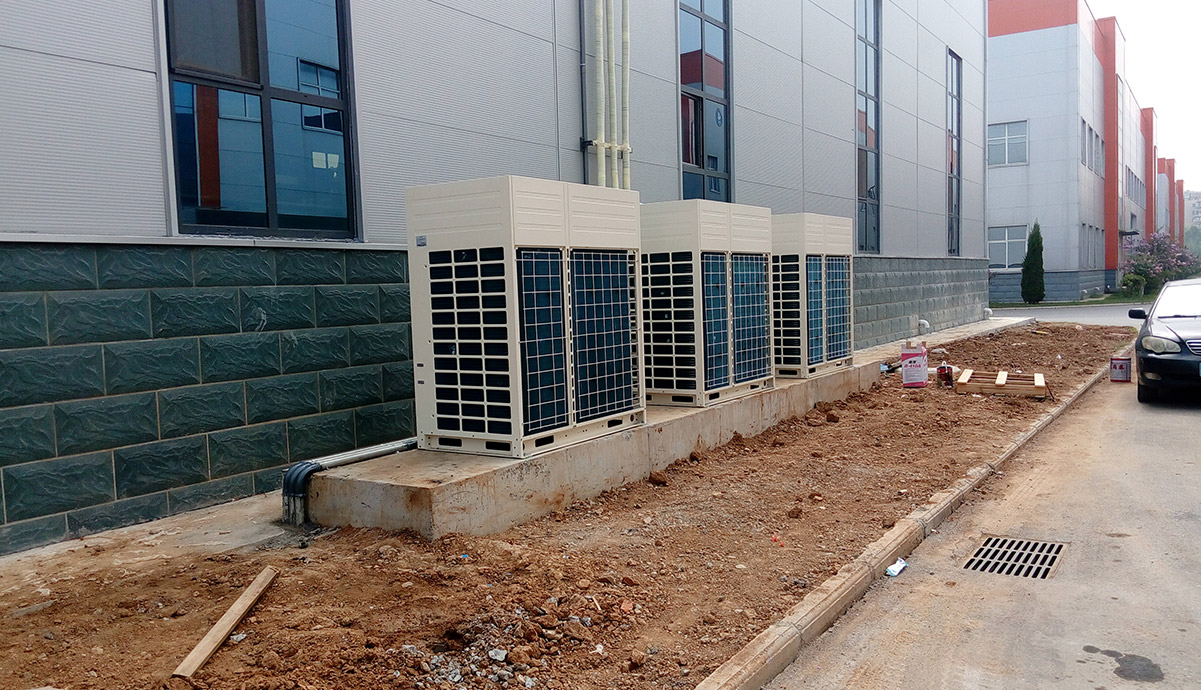

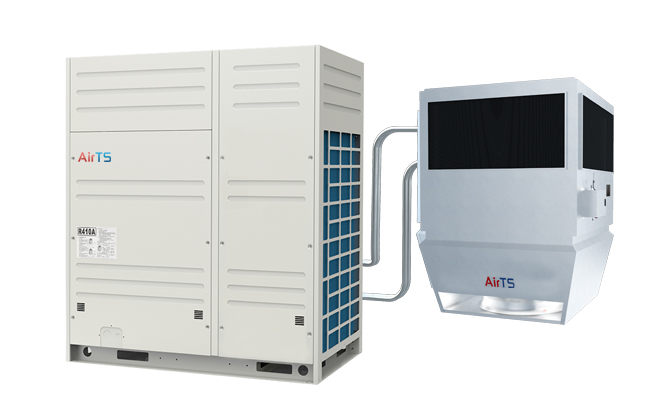

多聯機室外機組
R410制冷劑
技術參數
室外機組型號 | AirTS- 250AX | AirTS- 280AX | AirTS- 335AX | AirTS- 400AX | AirTS- 450AX | AirTS- 500AX | AirTS- 560AX | AirTS- 615AX | AirTS- 670AX | AirTS- 730AX | AirTS- 785AX | AirTS- 850AX | AirTS- 900AX | ||
| 匹數 | HP | 8 | 10 | 12 | 14 | 16 | 18 | 20 | 22 | 24 | 26 | 28 | 30 | 32 | |
| 電源 | 三相五線制 380V3N 5%~50HZ | ||||||||||||||
| *1 額定制冷容量 | kW | 25.2 | 28.5 | 33.5 | 40 | 45 | 50.4 | 56 | 61.5 | 68.5 | 73.5 | 78.5 | 85 | 90 | |
| *2 額定制熱容量 | kW | 27 | 31.5 | 37.5 | 45 | 50 | 56 | 63 | 69 | 75 | 81.5 | 87.5 | 95 | 100 | |
| 額定耗電量 | 制冷 | kW | 5.45 | 6.75 | 8.4 | 10.25 | 12.1 | 13.5 | 16 | 17.87 | 18.6 | 19.27 | 20.95 | 22.85 | 24.65 |
| 制熱 | kW | 5.41 | 6.6 | 8.3 | 10.28 | 12.15 | 13.6 | 15.6 | 17.3 | 17.6 | 19.01 | 20.55 | 23.05 | 24.15 | |
| 機器尺寸 | 寬×深×高 | mm | 930×860×1690 | 1240×860×1690 | 1500×860×1690 | 1900×860×1690 | |||||||||
| APF | 5.3 | 5 | 4.9 | 4.9 | 4.8 | 4.7 | 4.75 | 4.7 | 4.5 | 4.6 | 4.6 | 4.55 | 4.5 | ||
| 風扇風量 | m3/h | 12000 | 13980 | 25800 | 27000 | ||||||||||
| *3 運轉音 | dB | 56 | 56 | 57 | 59 | 60 | 61 | 62 | 62 | 62 | 62 | 63 | 64 | 64 | |
| 現場配管尺寸 | 液管(釬焊連接) | mm | φ9.52 | φ9.52 | φ12.70 | φ12.70 | φ15.88 | φ19.05 | |||||||
| 氣管(釬焊連接) | mm | φ22.23 | φ22.23 | φ25.40 | φ28.58 | φ28.58 | φ31.75 | ||||||||
| 重量 | kg | 220 | 225 | 230 | 285 | 290 | 298 | 345 | 370 | 375 | 450 | 455 | 460 | 465 | |
| 冷媒 | 名稱 | R410A | |||||||||||||
| 自帶填充量 | kg | 8 | 8 | 8 | 10 | 10 | 10 | 14 | 14 | 14 | 16 | 20 | 20 | 21 | |
| 運行范圍 | 制冷 | °C DB | -5~56°C | -5~56°C | |||||||||||
| 制熱 | °C WB | -5~26°C | -5~26°C | ||||||||||||
| *4 最大熔絲電流 | MFA | A | 20 | 25 | 32 | 40 | 40 | 50 | 63 | 63 | 63 | 80 | 80 | 80 | 80 |
| *4 最小線路電流 | MCA | A | 17.6 | 21.7 | 28.4 | 35.2 | 40.2 | 48.1 | 51 | 54 | 55 | 66 | 68 | 70.1 | 72 |
| 注：可以模塊拼裝，最大拼裝總制冷量64匹。 | |||||||||||||||
1.名義制冷量根據以下情況測定：室內溫度：27℃ DB 19 ℃ WB，室外溫度：35 ℃ DB ，管道長度：7.5m，管道高度差：0m； 2.名義制熱量根據以下情況測定：室內溫度：20℃ DB 7 ℃ WB，室外溫度：35 ℃ DB ，管道長度：7.5m，管道高度差：0m； 3.上述噪音值是在無反射回音的消音室內進行測量，在現場必須計入反射回聲的影響。在實際安裝情況下，受周圍環境噪音和反射噪音的影響，一般高于上表中的參考數值； 4.根據MFA來選擇熔絲或斷路器,根據MCA來選擇電氣配線規格。 | |||||||||||||||
